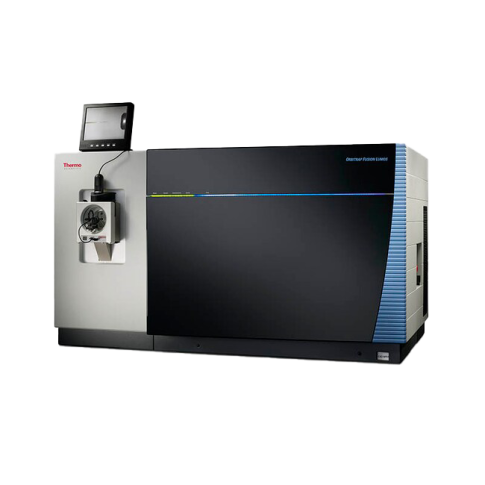

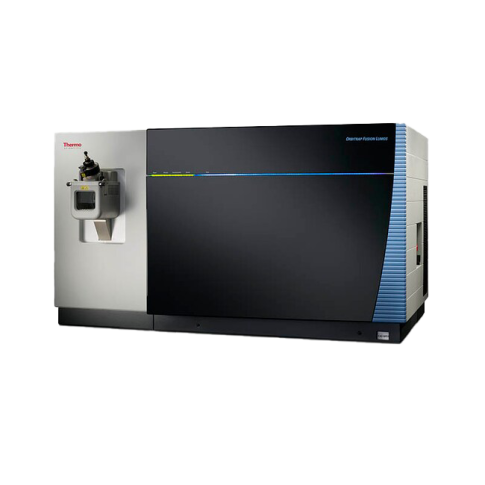

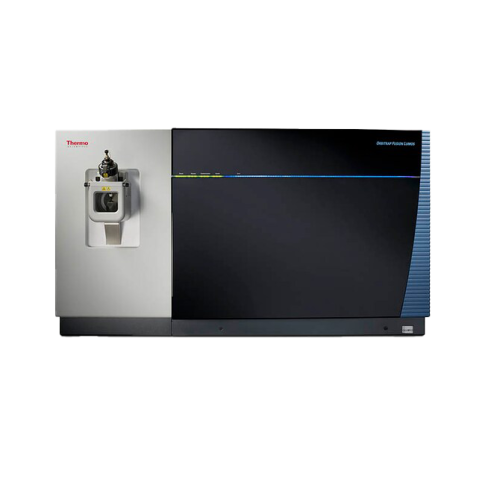

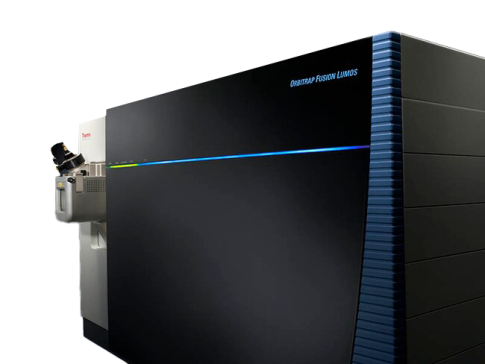

Orbitrap Fusion Lumos - Трибридный масс-детектор с орбитальной ионной ловушкой
Описание
Техническая характеристика

С помощью нового масс-детектора высокого разрешения Thermo Scientific™ Orbitrap Fusion™ Lumos™ Tribrid™ Вы сможете решать самые сложные задачи, включая анализ посттрансляционных модификаций (PTM) низкого уровня, мультиплексное относительное количественное определение с использованием изобарических меток, определение характеристик интактных белков, а также MSn-анализ малых молекул. Эта система включает в себя самый мощный источник ионов, сегментированный квадрупольный масс-фильтр с улучшенной селективностью и передачей ионов, технологию Advanced Vacuum Technology для улучшения передачи ионов в масс-анализатор Thermo Scientific™ Orbitrap™ и диссоциацию с переносом электронов с высоким динамическим диапазоном (ETD HD), фрагментацию ETD с более высокой производительностью. Среди последних инноваций - алгоритм усовершенствованного определения пика (APD) для улучшения экспериментов, зависящих от данных, и две новые аппаратные опции: UVPD - новая техника фрагментации с использованием ультрафиолетового лазера с длиной волны 213 нм и опция 1М - сверхвысокое разрешение 1 000 000 FWHM для улучшения структурной идентификации и количественного определения изобарных соединений.

Особенности Orbitrap Fusion Lumos Tribrid MS:
  • Новый высокочувствительный интерфейс ионизации при атмосферном давлении (API) сочетает в себе трубку для переноса ионов высокой емкости и электродинамическую ионную воронку для увеличения потока ионов и снижения пределов обнаружения.
  • Усовершенствованная активная направляющая пучка предотвращает попадание нейтральных частиц и высокоскоростных групп в квадрупольный масс-фильтр.
  • Усовершенствованная квадрупольная технология сочетает в себе высокую селективность и эффективность переноса для выбранных ионов симметрично по всему окну изоляции.
  • Усовершенствованная вакуумная технология улучшает передачу высокомолекулярных ионов в анализатор Orbitrap.
  • Новый режим диссоциации с переносом электронов с высоким динамическим диапазоном (ETD HD) обеспечивает значительно больший охват фрагментных ионов.
  • Advanced Peak Determination (APD) - новый алгоритм для улучшенного определения прекурсоров в экспериментах, зависящих от данных, что приводит к значительному увеличению идентификации уникальных пептидов и пропускной способности эксперимента.
  • Трибридная архитектура включает квадрупольный масс-фильтр, линейную ионную ловушку и масс-анализатор Orbitrap для максимального рабочего цикла благодаря высокой степени распараллеливания различных операций прибора.
  • Сверхвысокое разрешение до 500 000 FWHM, с изотопной точностью до 240 000 FWHM при m/z 200.
  • Частота сбора данных до 20 Гц как для анализа на орбитальной, так и для анализа на линейной ионной ловушке MSn.
  • Полное распараллеливание MS и MSn анализов с помощью интеллектуальной технологии ADAPT™ («Всё динамически доступное распараллеливаемое время»).
  • Синхронный выбор прекурсоров (SPS) для MS и MSn экспериментов значительно увеличивает количество идентифицированных пептидов и белков и повышает точность количественного анализа при использовании изобарных масс-меток.
  • Гибкость фрагментации - диссоциация, вызванная столкновением (CID), коллизионная диссоциация с более высокой энергией (HCD) и опциональная диссоциация с переносом электронов (ETD) и диссоциация с переносом электронов/коллизией с более высокой энергией (EThcD) на любой стадии исследования MSn с детектированием в Orbitrap или линейной ионной ловушке позволяет проводить детальное структурное определение метаболитов, гликанов и других малых молекул.
  • Универсальный метод обеспечивает максимальную идентификацию пептидов без оптимизации метода для образцов неизвестной концентрации, сокращая требования к образцам и времени работы прибора для рутинных экспериментов по идентификации пептидов.
  • Интуитивно понятный и гибкий пользовательский интерфейс с возможностью перетаскивания упрощает разработку методов и позволяет использовать уникальные и сложные рабочие процессы.
  • Дополнительные опции включают IC, ETD, UVPD и 1M:
    • Easy-IC - внутренняя калибровка повышает точность определения массы;
    • Easy-ETD - диссоциация с переносом электронов для фрагментации многозарядных прекурсоров, таких как посттрансляционно модифицированные пептиды и интактные белки;
    • UVPD - ультрафиолетовая фотодиссоциация для широкого спектра ионов-предшественников, включая липиды, пептиды и интактные белки; уникальна для Orbitrap Fusion Lumos Tribrid MS;
    • 1M – сверхвысокое разрешение 1 000 000 FWHM при m/z 200 улучшает структурную идентификацию и количественное определение изобарных соединений.


Максимальное разрешение

Разрешение масс-анализатора Orbitrap

- 7 500-500 000 (FWHM) при m/z 200;

- Опционально до 1 000 000 (FWHM) при m/z 200

Диапазон масс

50-2000 m/z; 200-4000 m/z; до m/z 6 000 без выделения иона прекурсора выбор (только для масс-анализатора Thermo Scientific™ Orbitrap™)

Точность измерения массы

- Менее 3 ppm RMS с внешней калибровкой;

- Менее 1 ppm RMS с внутренней калибровкой

Скорость сбора данных

- Масс-анализатор Orbitrap MSn до 30 Гц;

- Ионная ловушка MSn до 40 Гц

Чувствительность для ионной ловушки

2 мкл раствора резерпина с концентрацией 50 фг/мкл обеспечат минимальное отношение сигнал/шум (S/N) 200:1 для переходов m/z 609 → m/z 397 и m/z 609 → m/z 448.

Переключение полярности при сканировании с высоким разрешением

Один полный цикл менее 1,1 секунды (одно полное сканирование положительных ионов и одно полное сканирование отрицательных ионов при установке разрешения 30 000)

Синхронная изоляция
прекурсоров

До 20 прекурсоров за одно сканирование MSn, для n = 1 - 10

Мультиплексирование

До 10 прекурсоров за одно сканирование с использованием квадрупольного масс-фильтра

Вес

180 кг без системы обработки данных, вакуумных насосов и дополнительных элементов
